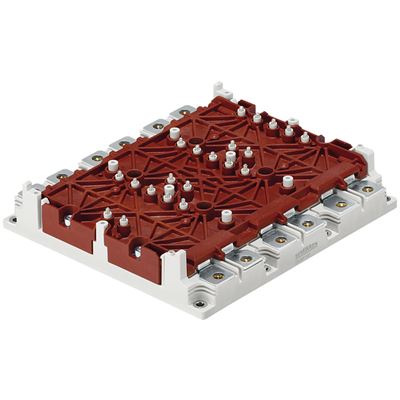

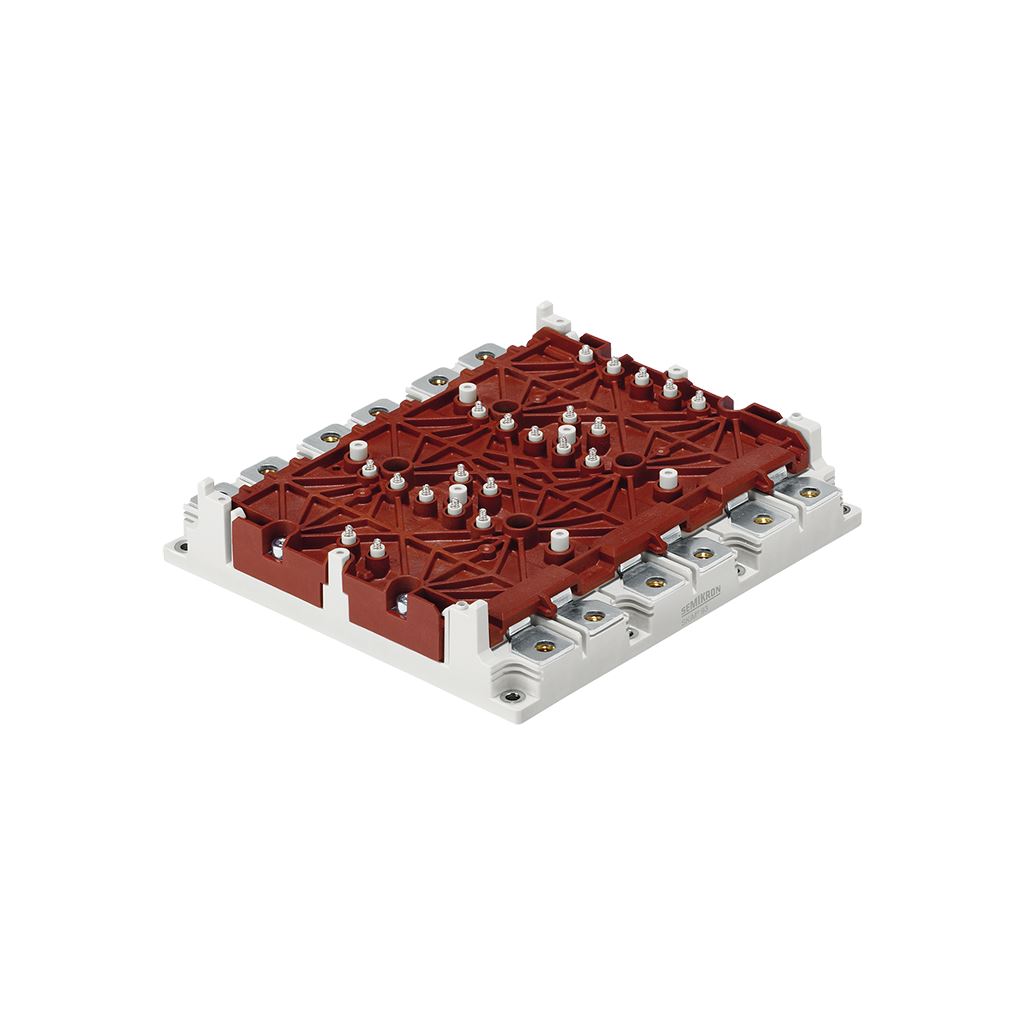

Bild: SKiM609GAR12E4-M01

SKiM609GAR12E4-M01

Marke: Semikron Danfoss

€ 514,96 (€ 514,96 / PCE)
exkl. 20% Ust

Staffelpreise:

45 PCE:

€ 429,12

135 PCE:

€ 371,89

Verfügbarkeit: ca. 15 Wochen Lieferzeit

Menge (PCE)

SKU:SKA200-0003852

Herstellernummer:23930350M01

Kategorien: IGBT/Power Module

SKIM 93, Wacker P12 Features IGBT 4 Trench Gate Technology Solderless sinter technology V_CE(sat) with positive temperature coefficient Low inductance case Insulated by Al₂O₃ DBC (Direct Bonded Copper) ceramic substrate Pressure contact technology for thermal contacts Spring contact system to attach driver PCB to the control terminals High short circuit capability, self limiting to 6 x I_C Integrated temperature sensor Typical Applications Automotive inverter High reliability AC inverter wind High reliability AC inverter drives

Chip technology	IGBT 4 (Trench)
Country of origin	Germany
Current (A)	600A
Dimensions (LxWxH)	160x150x35
Housing	SKIM 93
Product line	SKiM 93
Product Status	In Production New
Technology	IGBT
Topology	Chopper/Booster
Variant	Wacker P12
Variant Description	The SKiM609GAR12E4-M01 is a 1200 V IGBT module and comes with pre-applied thermal paste Wacker P12 (?=0.8 W/mK). Wacker P12 is a silicone-based thermal paste with optimized thickness and honeycomb print, enhancing heat dissipation.
Variant Short Description	Module + Thermal Paste Wacker P12
Variants	23930350M01;23930350M05;23930350
Voltage (V)	1200V

Semikron Danfoss Mounting Instruction SKiM 63 93 EN Rev 1.7

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Technical Explanation SKiM 63 93 IGBT Modules EN Rev 1.53

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Technical Explanation SKiM63 GD Adapter Board EN Rev 06

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 17-002 Rev-02 Switching With Capacitive Cable Load EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 18-001 Rev-01 Thermal Paste Application EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 20-003 Rev-01 Field Testing of Power Semiconductor Modules EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 15-001 Rev-01 Estimation of Watercooler Performance EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 07-006 Rev-01 IGBT Peak Voltage Measurement and Snubber Capacitor Specification EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-004 Rev-02 Thermal resistances of IGBT Modules EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 20-001 Rev-03 Calculation of Junction Temperatures EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 21-002 Rev-02 Gate Driver Basics EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Datasheet SKiM609GAR12E4 V2

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Technical Explanation SKiM93 GD Adapter Board EN Rev 05

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 19-002 Rev-01 Introduction of new IGBT Generation 7 EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 20-004 Rev-04 Influence of DC-Link Inductance on Switching Performance and Power Losses EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 16-002 Rev-04 High voltage testing EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 17-001 Rev-02 Parallel Modules with Central and Individual Driver EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-001 Rev-03 Unipolar driver voltage EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-005 Rev-04 Insulation Coordination EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 21-001 Rev-02 Power Cycle Model for IGBT Product Lines EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 15-002 Rev-01 How to read 3L datasheets EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-003 Rev-01 Determining switching losses of IGBT modules EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 17-003 Rev-01 Cosmic Ray Failures in Power Electronics EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 11-001 Rev-08 3L NPC TNPC ANPC Topology EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Datasheet TIM TP(P12)SKiM93

Bitte klicken Sie auf das Symbol, um den Download zu starten
