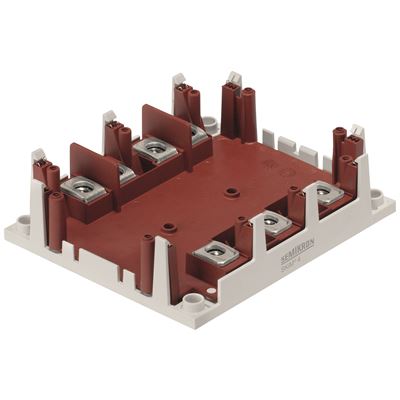

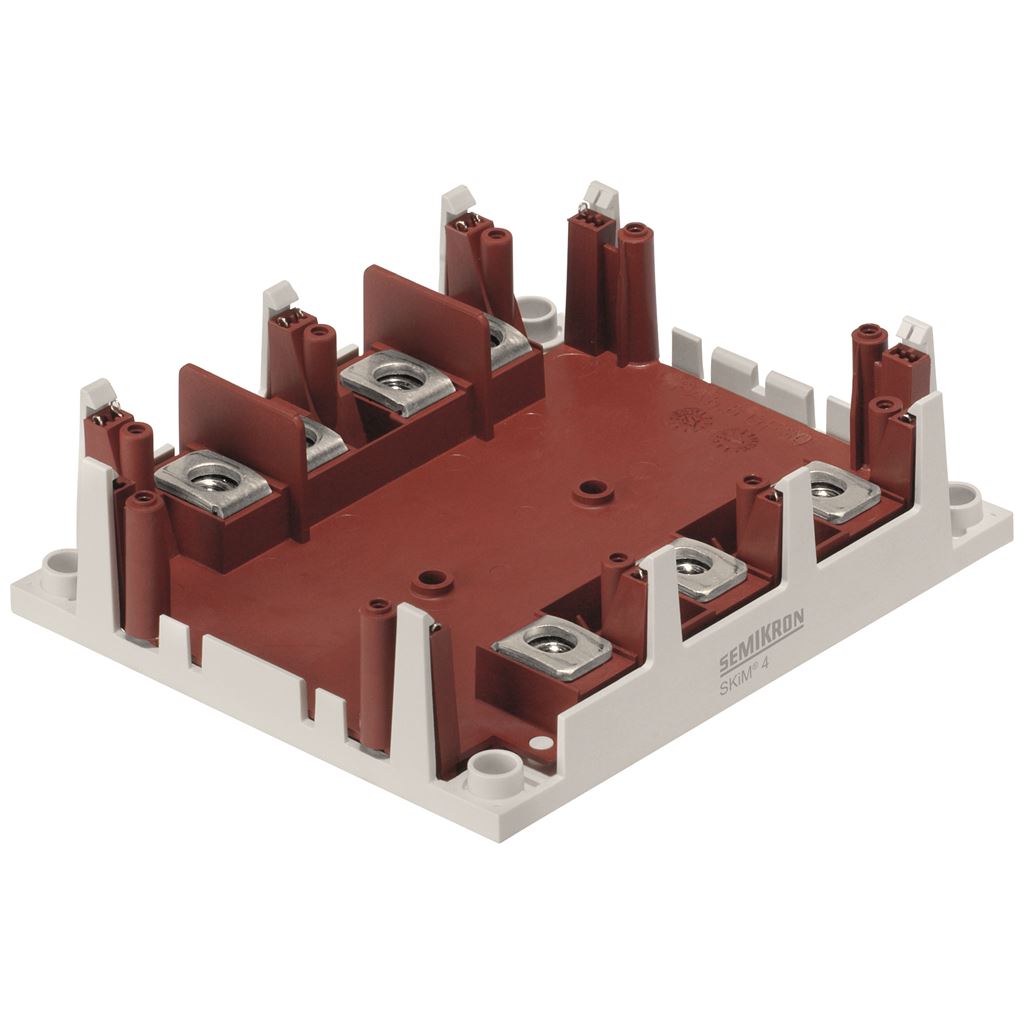

Bild: SKiM304GD12T4D 07112

SKiM304GD12T4D 07112

Marke: Semikron Danfoss

€ 634,68 (€ 634,68 / PCE)
exkl. 20% Ust

Staffelpreise:
1 PCE:
€ 634,68
6 PCE:
€ 396,66
36 PCE:
€ 345,11
180 PCE:
€ 317,35
  • 123x107x35
  • In production

Verfügbarkeit: ca. 16 Wochen Lieferzeit

Menge (PCE)

SKU:SKA200-0002553

Herstellernummer:23916500

Kategorien: IGBT/Power Module

SKiM 4
Chip technology IGBT 4 (Trench)
Country of origin Italy
Current (A) 300A
Dimensions (LxWxH) 123x107x35
Features IGBT 4 Trench Gate Technology Solder technology V<sub>CE(sat)</sub> with positive temperature coefficient Low inductance case Isolated by Al<sub>2</sub>O<sub>3</sub> DCB (Direct Copper Bonded) ceramic substrate Pressure contact technology for thermal contacts Spring contact system to attach driver PCB to the control terminals High short circuit capability, self limiting to 6 x I<sub>C</sub> Integrated temperature sensor
Housing SKiM 4
Legacy part number 23916500
Product line SKiM 4/5
Product Status In Production
Technology IGBT
Topology Sixpack
Typical applications Automotive inverter High reliability AC inverter wind High reliability AC inverter drives
Variants 23916500VM01;23916500VM05;23916500
Voltage (V) 1200V
Semikron Danfoss Application Note 17-002 Rev-02 Switching With Capacitive Cable Load EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 18-001 Rev-01 Thermal Paste Application EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 20-003 Rev-01 Field Testing of Power Semiconductor Modules EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 15-001 Rev-01 Estimation of Watercooler Performance EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 07-006 Rev-01 IGBT Peak Voltage Measurement and Snubber Capacitor Specification EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-004 Rev-02 Thermal resistances of IGBT Modules EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 20-001 Rev-03 Calculation of Junction Temperatures EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 21-002 Rev-02 Gate Driver Basics EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Mounting Instruction SKiM 4 5 EN Rev 04

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Technical Explanation SKiM 4 5 EN Rev 1.5

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 19-002 Rev-01 Introduction of new IGBT Generation 7 EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 20-004 Rev-04 Influence of DC-Link Inductance on Switching Performance and Power Losses EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 16-002 Rev-04 High voltage testing EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 17-001 Rev-02 Parallel Modules with Central and Individual Driver EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-001 Rev-03 Unipolar driver voltage EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-005 Rev-04 Insulation Coordination EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 21-001 Rev-02 Power Cycle Model for IGBT Product Lines EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 15-002 Rev-01 How to read 3L datasheets EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-003 Rev-01 Determining switching losses of IGBT modules EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 17-003 Rev-01 Cosmic Ray Failures in Power Electronics EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 11-001 Rev-08 3L NPC TNPC ANPC Topology EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Datasheet SKiM304GD12T4D

Bitte klicken Sie auf das Symbol, um den Download zu starten
