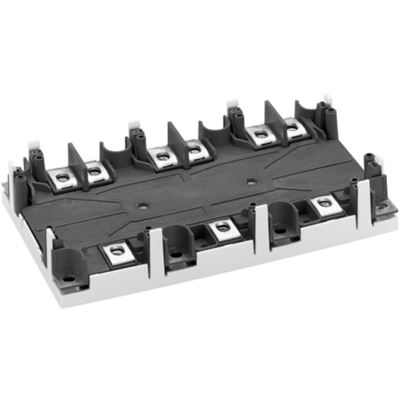

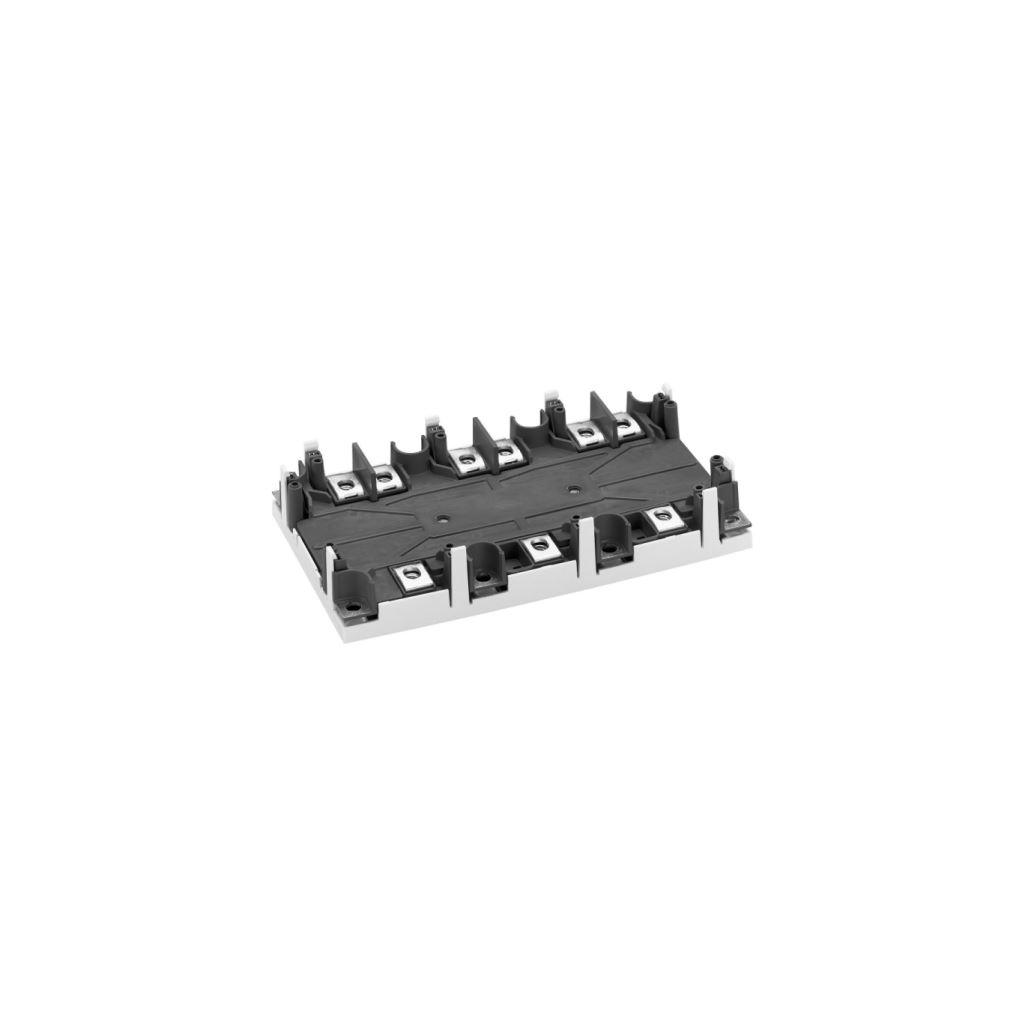

Bild: SKiM270GD176D

SKiM270GD176D

Marke: Semikron Danfoss

€ 991,36 (€ 991,36 / PCE)
exkl. 20% Ust

Staffelpreise:
1 PCE:
€ 991,36
6 PCE:
€ 619,61
36 PCE:
€ 539,06
180 PCE:
€ 495,67
  • 178x107x35
  • In production

Verfügbarkeit: ca. 16 Wochen Lieferzeit

Menge (PCE)

SKU:SKA200-0002567

Herstellernummer:23916120

Kategorien: IGBT/Power Module

SKiM 5
Chip technology IGBT 3 (Trench)
Country of origin Italy
Current (A) 300A
Dimensions (LxWxH) 178x107x35
Features Homogenous Si Trench = Trenchgate Technology Low inductance case Isolated by Al2O3 DCB (Direct Copper Bonded) ceramic plate Pressure contact technology for PCB mounting VCEsat with positive temperature coefficient High short circuit capability, self limiting to 6x IC Vf value is specified on chip level Integrated temperature sensor
Housing SKiM 5
Legacy part number 23916120
Product line SKiM 4/5
Product Status In Production
Technology IGBT
Topology Sixpack
Typical applications AC inverter drives mains 575 - 750 V AC public transport (auxiliary syst.)
Variants 23916120VM05;23916120
Voltage (V) 1700V
Semikron Danfoss Application Note 17-002 Rev-02 Switching With Capacitive Cable Load EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 18-001 Rev-01 Thermal Paste Application EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 20-003 Rev-01 Field Testing of Power Semiconductor Modules EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 15-001 Rev-01 Estimation of Watercooler Performance EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 07-006 Rev-01 IGBT Peak Voltage Measurement and Snubber Capacitor Specification EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-004 Rev-02 Thermal resistances of IGBT Modules EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 20-001 Rev-03 Calculation of Junction Temperatures EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 21-002 Rev-02 Gate Driver Basics EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Datasheet SKiM270GD176D

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Mounting Instruction SKiM 4 5 EN Rev 04

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Technical Explanation SKiM 4 5 EN Rev 1.5

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 19-002 Rev-01 Introduction of new IGBT Generation 7 EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 20-004 Rev-04 Influence of DC-Link Inductance on Switching Performance and Power Losses EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 16-002 Rev-04 High voltage testing EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 17-001 Rev-02 Parallel Modules with Central and Individual Driver EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-001 Rev-03 Unipolar driver voltage EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-005 Rev-04 Insulation Coordination EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 21-001 Rev-02 Power Cycle Model for IGBT Product Lines EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 15-002 Rev-01 How to read 3L datasheets EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-003 Rev-01 Determining switching losses of IGBT modules EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 17-003 Rev-01 Cosmic Ray Failures in Power Electronics EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 11-001 Rev-08 3L NPC TNPC ANPC Topology EN

Bitte klicken Sie auf das Symbol, um den Download zu starten
