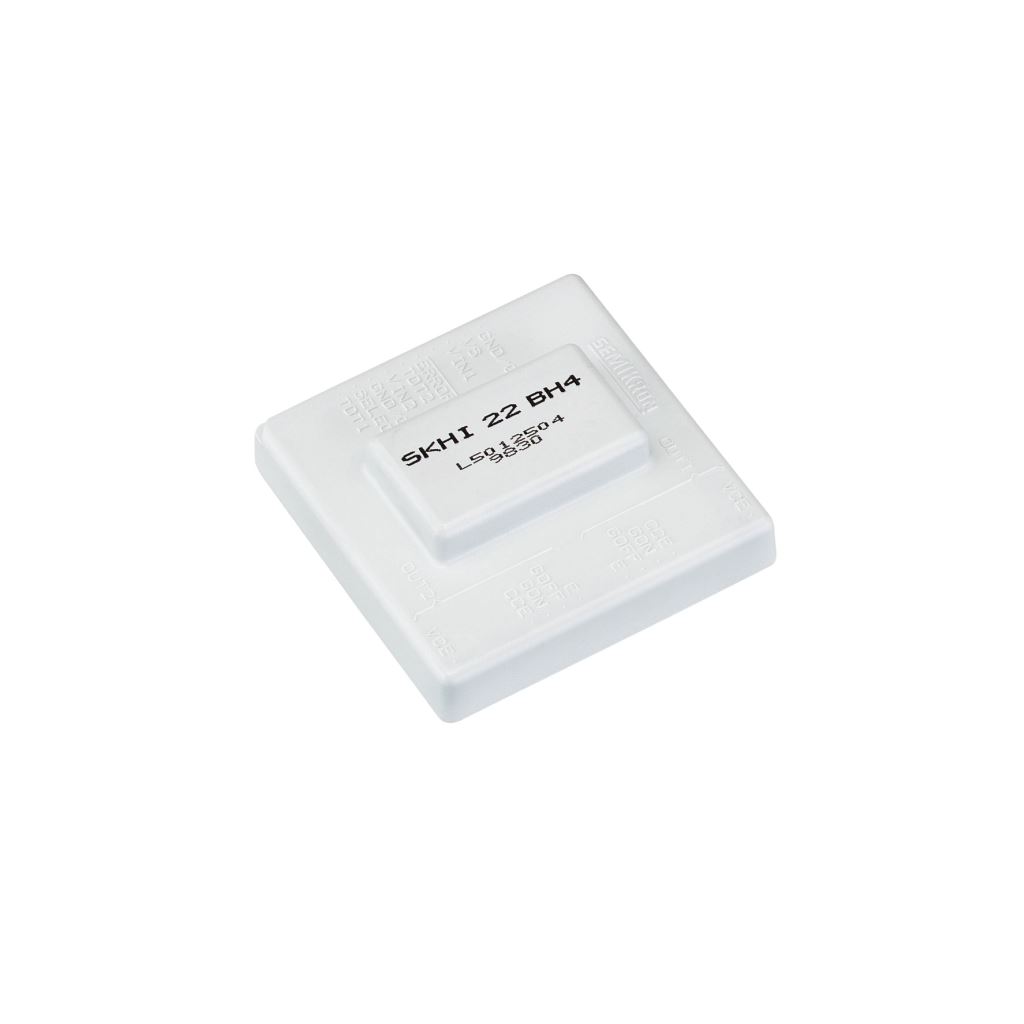

Bild: SKHI 22A H4 R

SKHI 22A H4 R

Marke: Semikron Danfoss

€ 137,76 (€ 137,76 / PCE)
exkl. 20% Ust

Staffelpreise:
48 PCE:
€ 110,20
192 PCE:
€ 97,80

Verfügbarkeit: ca. 8 Wochen Lieferzeit

Menge (PCE)

SKU:SKA200-0002003

Herstellernummer:L5012522

Kategorien: Treiber

Driver Core Features Double driver for halfbridge IGBT modules SKHI 22A H4 is compatible to old SKHI 22 H4 SKHI 22B H4 has additional functionality CMOS compatible inputs Short circuit protection by VCE monitoring and switch off Drive interlock top / bottom Isolation by transformers Supply under voltage protection (13V) Error latch / output Typical Applications Driver for IGBT modules in bridge circuits in industrial applications DC bus voltage up to 1200 V
Channels 2
Country of origin Germany
Current (A) 8A
Frequency (kHz) 50kHz
Housing Driver Core
IOUT (AVG) (A) 0,04A
IOUT (PEAK) (A) 8A
Legacy part number L5012522
Product line Driver Core
Product Status In Production
QG (µC) 4µC
Surge current (A) 0,04A
Topology Half Bridge
VBlocking max (V) 1700V
Voltage (V) 1700V
Semikron Danfoss Application Note 17-002 Rev-02 Switching With Capacitive Cable Load EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 18-001 Rev-01 Thermal Paste Application EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 20-003 Rev-01 Field Testing of Power Semiconductor Modules EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 15-001 Rev-01 Estimation of Watercooler Performance EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 20-001 Rev-03 Calculation of Junction Temperatures EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 20-004 Rev-04 Influence of DC-Link Inductance on Switching Performance and Power Losses EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 16-002 Rev-04 High voltage testing EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 14-005 Rev-04 Insulation Coordination EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 15-002 Rev-01 How to read 3L datasheets EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 17-003 Rev-01 Cosmic Ray Failures in Power Electronics EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Application Note 11-001 Rev-08 3L NPC TNPC ANPC Topology EN

Bitte klicken Sie auf das Symbol, um den Download zu starten

Semikron Danfoss Datasheet SKHI 22A H4 R

Bitte klicken Sie auf das Symbol, um den Download zu starten
